GEN 3.2 AERONAVIGATSIOONILISED KAARDID

1 Vastutavad teenistused

1.1 Eesti territooriumi aeronavigatsioonilisi kaarte avaldab Lennuliiklusteeninduse AS.

Kaardid koostatakse kooskõlas järgmistes Tsiviillennunduse konventsiooni dokumentides sisalduvate sätetega:

Lisa 4 –	Aeronavigatsioonilised kaardid
Doc 8697 –	Aeronavigatsiooniliste kaartide käsiraamat
Doc 8168 –	Õhunavigatsiooniteeninduse protseduurid - Õhusõidukite käitamine (PANS-OPS)

Erinevused nendest sätetest on toodud osas GEN 1.7.

2 Kaartide korrashoid

2.1 AIP-is sisalduvad kaardid hoitakse korras AIP-i muudatuste abil.

2.2 AIP-is mittesisalduvate kaartide parandused levitatakse AIP-i muudatustes ja on loetletud käesoleva peatüki p 8.

2.3 Info planeeritavate või väljastatavate uute kaartide ja skeemide kohta avaldatakse aeronavigatsioonilise info ringkirjas.

2.4 Kui avaldatud kaartidel avastatud ebaõige info on lennutegevuse seisukohalt oluline, parandatakse see NOTAM-iga.

3 Tellimine

3.1 Käesoleva peatüki p 5 kaardid (v.a Aeronavigatsiooniline kaart - ICAO 1:500 000) on saadaval tasuta Eesti AIP-ist.

3.2 Peatükis p 5 toodud Aeronavigatsioonilist kaarti - ICAO 1:500 000 (ANC) saab tellida:

Aadress:	Transpordiamet Lennundusteenistus Valge 4/1 11413 Tallinn
Tel:	620 1200
Faks:	Ei ole
E-post:	info@transpordiamet.ee
AFS:	Ei ole
URL:	www.transpordiamet.ee

Tööaeg: E - R 0800 kuni 1630 LMT.

4 Olemasolevate aeronavigatsiooniliste kaartide seeriad

4.1 Koostatakse järgmisi aeronavigatsiooniliste kaartide seeriaid:

Aeronavigatsiooniline kaart (ANC) – ICAO 1:500 000;
Lennuvälja/kopteriväljaku kaart (ADC) – ICAO;
Õhusõidukite parkimis-/dokkimiskaart (APDC) – ICAO;
Lennuvälja takistuste kaart (AOC) – ICAO - tüüp A (kui on oluline, siis iga raja jaoks);
Täppislähenemise maapinna kaart (PATC) – ICAO;
Marsruudikaart (ENRC) – ICAO;
Standardse väljumise kaart – Instrument (SID) - ICAO;
Standardse sisenemise kaart – Instrument (STAR) - ICAO;
Instrumentaallähenemiskaart (IAC) – ICAO (iga raja ja protseduuri jaoks);
Visuaallähenemiskaart (VAC) – ICAO;
Maandumiskaart (LDG).

Käesoleval ajal saadavad kaardid on loetletud käesoleva peatüki p 5.

4.2 Kaardiseeriate üldkirjeldus

Aeronavigatsiooniline kaart (ANC) – ICAO 1:500 000.
Kaart on koostatud Lamberti konformses koonilises projektsioonis. Aeronavigatsiooniliste andmete esitus vastab väikestel kiirustel visuaalseks navigatsiooniks mõeldud kaardi nõuetele. Andmed sisaldavad lennuvälju, olulisi takistusi, ATS süsteemi elemente, keelu-, piirangu- ja ohualasid ning raadionavigatsiooniseadmeid.
Kaart sisaldab infot rahuldamaks visuaalse navigatsiooni vajadusi ja seda kasutatakse samuti lennu eelnevaks planeerimiseks.
Lennuvälja/kopteriväljaku kaart (ADC) – ICAO.
Kaart sisaldab detailseid andmeid lennuvälja/kopteriväljaku kohta, varustamaks meeskonda infoga, mis hõlbustab õhusõiduki maapealset liikumist:
- õhusõiduki seisupaigast rajale; ja
- rajalt õhusõiduki seisupaika;

  ja kopterite liikumist:
- kopterite seisupaigast maandumis- ja tõusualale ning lõpplähenemis- ja stardialale;
- lõpplähenemis- ja stardialalt maandumis- ja tõusualale ja kopterite seisupaika;
- piki kopterite maapealseid ja õhus ruleerimisteid; ja
- piki õhu-transiitmarsruute.

  Samuti sisaldab kaart lennuvälja/kopteriväljaku kohta käitamiseks olulist infot.
Õhusõidukite parkimis-/dokkimiskaart (APDC) – ICAO.
Kaart koostatakse selliste lennuväljade kohta, kus terminalirajatiste keerukuse tõttu ei ole lennuvälja/ kopteriväljaku - ICAO -kaardil või lennuvälja maapealse liikluse kaardil - ICAO -võimalik esitada küllaldase selgusega õhusõidukite liiklust ruleerimisteede ja seisupaikade vahel ning õhusõidukite parkimist/dokkimist hõlbustavat infot.
Lennuvälja takistuste kaart (AOC) – ICAO - Tüüp A (käitamispiirangud).
Kaart sisaldab detailset infot takistuste kohta lennuväljade stardijärgsete lennutrajektooride piirkonnas. Info on esitatud nii plaanis kui ka profiilis ja koos takistuste kaardiga - ICAO - Tüüp C, mis sisaldab vajalikke andmeid, võimaldamaks käitajatel täita Tsiviillennunduse konventsiooni Lisa 6 osade I ja II 5. peatüki kohaseid käitamispiiranguid.
Täppislähenemise maapinna kaart (PATC) – ICAO.
Kaart sisaldab üksikasjalikku teavet maastiku profiili kohta lõpplähenemise kindlaksmääratud osas, et võimaldada õhusõidukit käitavatel asutustel hinnata maastiku mõju otsusekõrguse määramisele raadiokõrgusemõõtjate abil.
Marsruudikaart (ENRC) – ICAO.
Kaart koostatakse kogu Tallinna lennuinfopiirkonna kohta. Aeronavigatsioonilised andmed sisaldavad kõiki rahvusvahelisi lennuvälju, keelu-, piirangu- ja ohualasid ja detailset lennuliiklusteeninduse süsteemi.
Kaart sisaldab meeskonna jaoks infot, mis hõlbustab navigeerimist ATS marsruutidel kooskõlas lennuliiklusteeninduse protseduuridega.
Standardse väljumise kaart – Instrument (SID) - ICAO.
Kaart koostatakse juhul, kui on kehtestatud standardne väljumismarsruut instrumentaallendudele, mida ei ole võimalik küllaldase selgusega näidata piirkonnakaardil - ICAO.
Esitatud aeronavigatsioonilised andmed sisaldavad alglennuvälja, instrumentaallendude standardset väljumismarsruuti mõjutavaid lennuvälju, keelu-, piirangu- ja ohualasid ning lennuliiklusteeninduse süsteemi.
Kaart sisaldab infot, mis võimaldab meeskonnal järgida määratud instrumentaallendude standardset väljumismarsruuti stardietapist kuni marsruudietapini.
Standardse saabumise kaart – Instrument (STAR) - ICAO.
Kaart koostatakse juhul, kui on kehtestatud standardne saabumismarsruut instrumentaallendudele, mida ei ole võimalik küllaldase selgusega näidata piirkonnakaardil - ICAO.
Esitatud aeronavigatsioonilised andmed sisaldavad sihtlennuvälja, instrumentaallendude standardset saabumismarsruuti mõjutavaid lennuvälju, keelu-, piirangu- ja ohualasid ning lennuliiklusteeninduse süsteemi.
Kaart sisaldab infot, mis võimaldab meeskonnal järgida määratud instrumentaallendude standardset saabumismarsruuti marsruudietapist kuni lähenemisetapini.
Instrumentaallähenemiskaart (IAC) – ICAO.
Kaart koostatakse iga tsiviillennunduse kasutuses oleva lennuvälja jaoks, millel on kehtestatud instrumentaallähenemise protseduurid. Iga lähenemisprotseduuri jaoks koostatakse eraldi instrumentaallähenemiskaart - ICAO.
Esitatud aeronavigatsioonilised andmed sisaldavad infot lennuväljade, keelu-, piirangu- ja ohualade, raadioside- ja navigatsiooniseadmete, sektori minimaalkõrguse, nii plaanis kui ka profiilis kujutatud protseduuri kursi, lennuvälja miinimumide, jne kohta.
Kaart sisaldab infot, mis võimaldab meeskonnal järgida kinnitatud instrumentaallähenemise protseduuri maandumiseks kavatsetavale rajale, samuti katkestatud lähenemise protseduuri ning vajadusel ka ootetsooni.
Visuaallähenemiskaart (VAC) – ICAO.
See kaart koostatakse tsiviillennunduse poolt kasutatavate lennuväljade jaoks.
Visuaallähenemiskaardi eesmärgiks on pilootidele anda graafiline ülevaade visuaalsetest märkidest lennuvälja visuaallähenemise protseduuri ajal.
Esitatud aeronavigatsioonilised andmed sisaldavad vastavat infot lennuväljade, takistuste, määratud õhuruumi, visuaallähenemisinfo, raadionavigatsiooni- ja sideseadmete kohta.
Maandumiskaart (LDG).
Kaart annab kujundliku ülevaate lennuväljast ja selle lähiümbrusest lihtsustamaks lähenemist maandumiseks kavandatud rajale, samuti infot, mis on vajalik maandumiseks ja raja kiireks vabastamiseks pärast maandumist.

5 Olemasolevate aeronavigatsiooniliste kaartide loetelu

Tärniga tähistatud kaardiseeriad moodustavad osa AIP-ist.

Seeria nimetus	Mastaap	Nimi ja/või number	Hind	Kuupäev
*Marsruutide kaart – ICAO (ENRC)**	1 : 1 250 000	Tallinn FIR	–
*Marsruutide kaart – ICAO (ENRC)**	1 : 1 250 000	ENR ENRC	–	16 APR 2026
*Keelu-, piirangu- ja ohualad (PRD)**	1 : 2 000 000	Tallinn FIR	–
*Keelu-, piirangu- ja ohualad (PRD)**	1 : 2 000 000	ENR PRD	–	16 APR 2026
*Kaitseväe harjutus- ja treeningalad ning ADIZ (TRA)**	1 : 2 000 000	Tallinn FIR	–
*Kaitseväe harjutus- ja treeningalad ning ADIZ (TRA)**	1 : 2 000 000	ENR TRA	–	16 APR 2026
*Madallennualad (LFC)**	1 : 2 000 000	Tallinn FIR	–
*Madallennualad (LFC)**	1 : 2 000 000	ENR LFC	–	18 APR 2024
*Muud alad (OTHER)**	1 : 2 000 000	Tallinn FIR	–
*Muud alad (OTHER)**	1 : 2 000 000	ENR OTHER	–	17 APR 2025
*Lindude rändemarsruudid (BIRD)**	1 : 2 000 000	Tallinn FIR	–
*Lindude rändemarsruudid (BIRD)**	1 : 2 000 000	ENR BIRD	–	26 JAN 2023
*Vabalt valitavate marsruutidega õhuruumi kaart (FRA)**	1 : 9 500 000	Tallinn FIR	–
*Vabalt valitavate marsruutidega õhuruumi kaart (FRA)**	1 : 9 500 000	ENR FRA	–	05 NOV 2020
*Lennuvälja/Kopteriväljaku kaart – ICAO (ADC)**	1 : 12 000	Kärdla	–
	1 : 12 000	EEKA ADC	–	19 MAR 2026
	1 : 12 000	Kuressaare	–
	1 : 12 000	EEKE ADC	–	19 MAR 2026
	1 : 8 500	Kihnu	–
	1 : 8 500	EEKU ADC	–	19 MAR 2026
	1 : 17 000	Pärnu	–
	1 : 17 000	EEPU ADC	–	19 MAR 2026
	1 : 8 500	Ruhnu	–
	1 : 8 500	EERU ADC	–	19 MAR 2026
	1 : 13 000	Lennart Meri Tallinn	–
	1 : 13 000	EETN ADC	–	19 MAR 2026
	1 : 15 000	Tartu	–
	1 : 15 000	EETU ADC	–	19 MAR 2026
	1 : 12 500	Ämari	–
	1 : 12 500	EEEI ADC	–	19 MAR 2026
*Õhusõidukite parkimise / dokkimise kaart – ICAO (APDC)**	1 : 11 000	Lennart Meri Tallinn	–
	1 : 11 000	EETN APDC	–	19 MAR 2026
	1 : 2 500	Tartu	–
	1 : 2 500	EETU APDC	–	19 MAR 2026
	1 : 3 500	Ämari	–
	1 : 3 500	EEEI APDC	–	19 MAR 2026
*Lennuvälja takistuste kaart – ICAO - Tüüp A (AOC)**	1 : 15 000	Kärdla	–
	1 : 15 000	AOC A 14/32	–	19 MAR 2026
	1 : 15 000	Kuressaare	–
	1 : 15 000	AOC A 17/35	–	19 MAR 2026
	1 : 15 000	Pärnu	–
	1 : 15 000	AOC A 03/21	–	19 MAR 2026
	1 : 15 000	Lennart Meri Tallinn	–
	1 : 15 000	AOC A 08/26	–	19 MAR 2026
	1 : 15 000	Tartu	–
	1 : 15 000	AOC A 08/26	–	19 MAR 2026
	1 : 15 000	Ämari	–
	1 : 15 000	AOC A 06/24	–	1419 MAY~~MAR~~ 2026
*Täppislähenemise maapinna kaart - ICAO (PATC)**	1 : 2 500	Lennart Meri Tallinn	–
*Täppislähenemise maapinna kaart - ICAO (PATC)**	1 : 2 500	EETN PATC 08/26	–	08 AUG 2024
*Instrumentaallähenemiskaart – ICAO (IAC)**	1 : 350 000	Kärdla	–
		EEKA RNP RWY 14		19 MAR 2026
		EEKA RNP RWY 32		19 MAR 2026
	1 : 350 000	Kuressaare	–
		EEKE ILS or LOC RWY 17		19 MAR 2026
		EEKE RNP RWY 17		19 MAR 2026
		EEKE RNP RWY 35		19 MAR 2026
	1 : 350 000	Pärnu	–
		EEPU RNP RWY 03		19 MAR 2026
		EEPU RNP RWY 21		19 MAR 2026
	1 : 350 000	Lennart Meri Tallinn	–
		EETN ILS or LOC RWY 08		19 MAR 2026
		EETN RNP Z RWY 08		19 MAR 2026
		EETN RNP H RWY 08		19 MAR 2026
		EETN ILS or LOC RWY 26		19 MAR 2026
		EETN RNP Z RWY 26		19 MAR 2026
		EETN RNP H RWY 26		19 MAR 2026
	1 : 350 000	Tartu	–
		EETU RNP RWY 08		19 MAR 2026
		EETU RNP RWY 26		19 MAR 2026
		EETU ILS or LOC RWY 26		19 MAR 2026
	1 : 350 000	Ämari	–
		EEEI VORTAC RWY 06 CAT AB		16 APR 2026
		EEEI VORTAC RWY 06 CAT CDE		16 APR 2026
		EEEI VORTAC RWY 24 CAT AB		16 APR 2026
		EEEI VORTAC RWY 24 CAT CDE		16 APR 2026
		EEEI ILS RWY 06 CAT AB		16 APR 2026
		EEEI ILS RWY 06 CAT CDE		16 APR 2026
		EEEI ILS RWY 24 CAT AB		16 APR 2026
		EEEI ILS RWY 24 CAT CDE		16 APR 2026
*Visuaallähenemiskaart – ICAO (VAC)**	1 : 370 000	Kärdla	–
	1 : 370 000	EEKA VAC	–	1419 MAY~~MAR~~ 2026
	1 : 370 000	Kuressaare	–
	1 : 370 000	EEKE VAC	–	19 MAR 2026
	1 : 370 000	Kihnu	–
	1 : 370 000	EEKU VAC	–	19 MAR 2026
	1 : 370 000	Pärnu	–
	1 : 370 000	EEPU VAC	–	19 MAR 2026
	1 : 370 000	Ruhnu	–
	1 : 370 000	EERU VAC	–	19 MAR 2026
	1 : 200 000	Lennart Meri Tallinn	–
	1 : 200 000	EETN VAC	–	1416 MAY~~APR~~ 2026
	1 : 370 000	Tartu	–
	1 : 370 000	EETU VAC	–	19 MAR 2026
	1 : 200 000	Ämari	–
	1 : 200 000	EEEI VAC	–	1416 MAY~~APR~~ 2026
*Maandumiskaart (LDG)**	1 : 35 000	Kärdla	–
	1 : 35 000	EEKA LDG	–	19 MAR 2026
	1 : 35 000	Kuressaare	–
	1 : 35 000	EEKE LDG	–	19 MAR 2026
	1 : 25 000	Kihnu	–
	1 : 25 000	EEKU LDG	–	19 MAR 2026
	1 : 40 000	Pärnu	–
	1 : 40 000	EEPU LDG	–	19 MAR 2026
	1 : 25 000	Ruhnu	–
	1 : 25 000	EERU LDG	–	19 MAR 2026
	1 : 75 000	Lennart Meri Tallinn	–
	1 : 75 000	EETN LDG	–	1419 MAY~~MAR~~ 2026
	1 : 35 000	Tartu	–
	1 : 35 000	EETU LDG	–	19 MAR 2026
	1 : 120 000	Ämari	–
	1 : 120 000	EEEI LDG	–	19 MAR 2026
*Standardse väljumise/Standardse saabumise kaart - Instrumentaal – ICAO (SID/STAR)**	1 : 1 130 000	Lennart Meri Tallinn	–
		EETN RNAV SID RWY 08		16 APR 2026
		EETN RNAV SID RWY 26		16 APR 2026
	1 : 350 000	EETN RNP SID RWY 08		19 MAR 2026
	1 : 350 000	EETN RNP SID RWY 26		19 MAR 2026
	1 : 650 000	EETN RNAV STAR RWY 08		16 APR 2026
	1 : 650 000	EETN RNAV STAR RWY 26		16 APR 2026
	1 : 700 000	Tartu	–
		EETU RNAV SID RWY 08		1419 MAY~~MAR~~ 2026
		EETU RNAV SID RWY 26		1419 MAY~~MAR~~ 2026
		EETU RNAV STAR RWY 08		19 MAR 2026
		EETU RNAV STAR RWY 26		19 MAR 2026
*Lindude kogunemiskohad lennuvälja ümbruses (BIRD)**	–	Kärdla	–
	–	EEKA BIRD	–	07 APR 2011
	–	Kuressaare	–
	–	EEKE BIRD	–	07 APR 2011
	–	Pärnu	–
	–	EEPU BIRD	–	07 APR 2011
	–	Tallinn	–
	–	EETN BIRD	–	07 APR 2011
	–	Tartu	–
	–	EETU BIRD	–	07 APR 2011

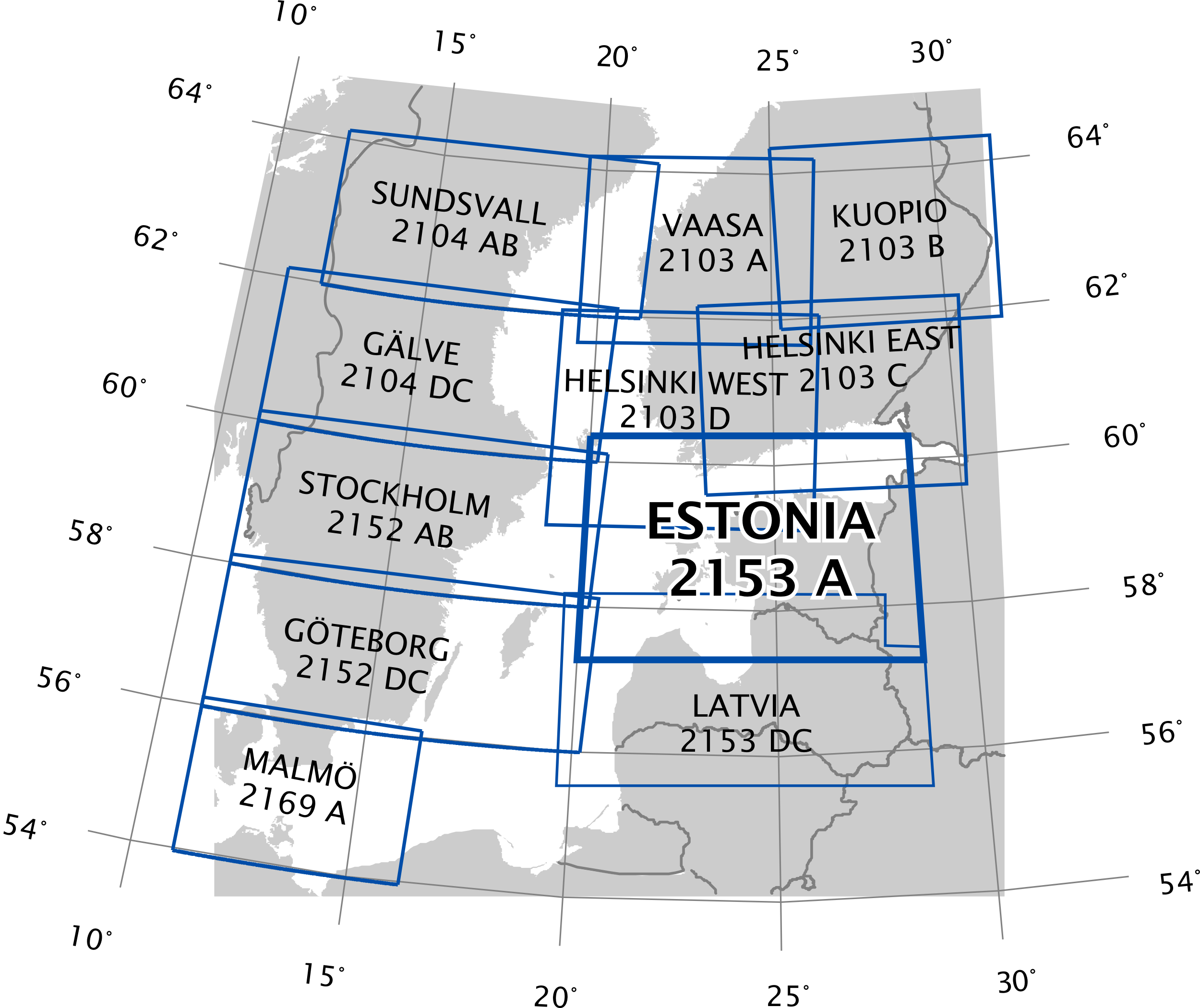

Aeronavigatsiooniline kaart – ICAO 1:500 000 (ANC)	1 : 500 000	ESTONIA 2153 A	20.00 EUR (Ei sisalda postikulu)	18 APR 2024

6 Aeronavigatsioonilise kaardi -
ICAO 1:500 000 register

7 Topograafilised kaardid

Topograafilisi kaarte on võimalik tellida aadressil:

Aadress:	Maa- ja Ruumiamet Mustamäe tee 51 10621 Tallinn
Tel:	665 0600
Faks:	665 0604
E-post:	maaruum@maaruum.ee
AFS:	Ei ole
URL:	maaruum.ee

Tööaeg: E-R 0800 kuni 1600 LMT.

8 AIP-is mittesisalduvate kaartide parandused

Kaardid	Asukoht	Parandused
Viimaste muudatuste kohta õhunavigatsiooni takistustes marsruutidel vaata ENR 5.4 ja NOTAM-eid.
Aeronavigatsiooniline kaart - ICAO 1:500 000	EEPA	Lisada Paslepa lennuväli.
Aeronavigatsiooniline kaart - ICAO 1:500 000	EETT	Lisada Tootsi-Sopi tuulepark.
Aeronavigatsiooniline kaart - ICAO 1:500 000	EETT	Lisada EED43 KAPASTO.
Aeronavigatsiooniline kaart - ICAO 1:500 000	EETT	Eemaldada EED29 KAPASTU.
Aeronavigatsiooniline kaart - ICAO 1:500 000	EETW	Lisada Vanamõisa lennuväli.
Aeronavigatsiooniline kaart - ICAO 1:500 000	EETW	Uus lennuvälja nimi Tallinn West;.
Aeronavigatsiooniline kaart - ICAO 1:500 000	EESA	Lisada Siiluranna kopteriväljak.
Aeronavigatsiooniline kaart - ICAO 1:500 000	EETT	Eemaldada ala EETSA14.
Aeronavigatsiooniline kaart - ICAO 1:500 000	EETT	Lisada alad EETSA22A, EETSA22B, EETSA22C ja EER15H.
Aeronavigatsiooniline kaart - ICAO 1:500 000	EETT	Lisada takistus asukohaga 592258.7N 0265021.1E, 601 ft AMSL (ID 6407).
Aeronavigatsiooniline kaart - ICAO 1:500 000	EETT	Lisada takistus asukohaga 590831.42N 0255703.09E, 894 ft AMSL (ID 6408).
Aeronavigatsiooniline kaart - ICAO 1:500 000	EETT	Lisada takistus asukohaga 590811.33N 0261044.76E, 791 ft AMSL (ID 6409).
Aeronavigatsiooniline kaart - ICAO 1:500 000	EETT	Lisada takistus asukohaga 590006.68N 0274257.16E, 600 ft AMSL (ID 6414).
Aeronavigatsiooniline kaart - ICAO 1:500 000	EETT	Lisada takistus asukohaga 580958.41N 0221325.75E, 405 ft AMSL (ID 6415).
